Schéma zapojení otáčkoměru Škoda 110R
![]()
Schéma zapojení otáčkoměru Škoda 110R
![]()
Jsem si zcela jist, že existují minimálně dvě verze, přičemž zde je schéma té starší:
![]()
Schéma jsem obkreslil z tišťěného spoje, několikrát jsem zapojení kontroloval, tak snad tam není chyba.

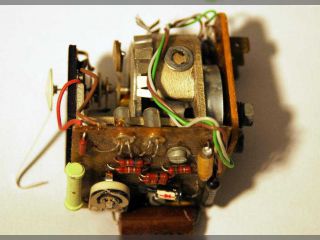

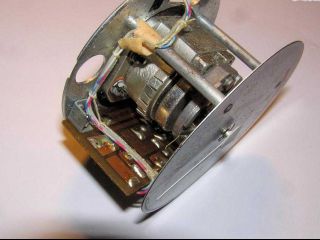

Pohled na budík z obou stran

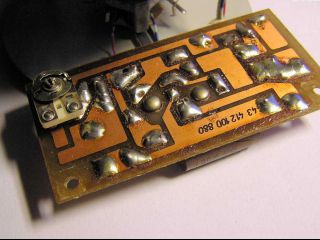

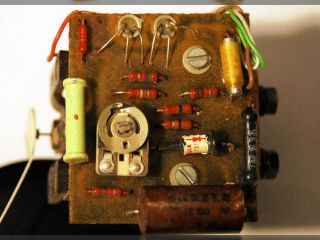

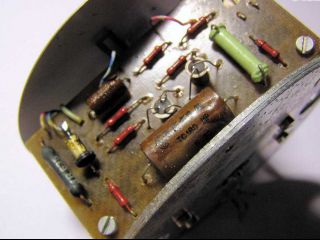

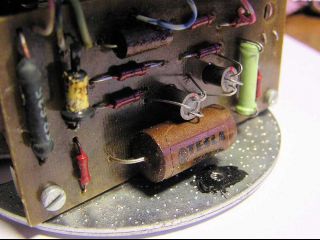

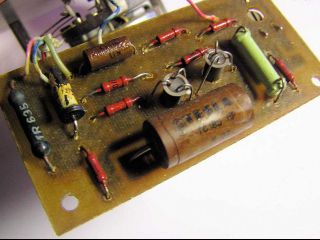

Detail tištěného spoje

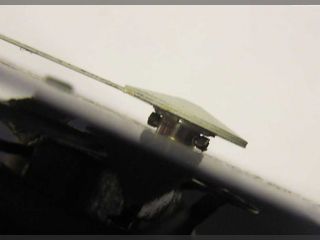

Detail uchycení ručičky - dva červíci proti sobě

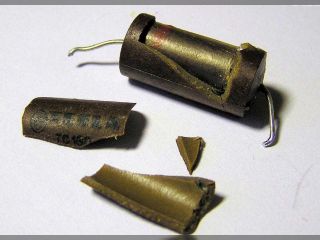

Detail stárnutí kondenzátoru - prasklý obal
Po vyndání se rozsypal
![]()
Tento otáčkoměr je první model, má kontakty umístěné nahoře a ručičku uchycenou přes červíky.
![]()
Novější otáčkoměr má ručičku pouze nasazenou. Vzhledem k počtu součástek bude zapojení nejspíš shodné.
|
