Palubní deska - elektroinstalace


Autor:
4578+8007 (32767)Daves (Administrátor)
     109318615
Vytvořeno: 19.01.2005 - Změněno: 19.01.2005

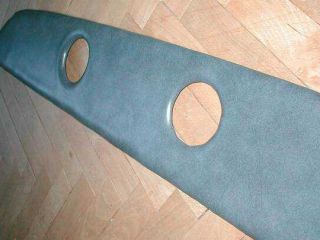

K sejmutí palubní desky je potřeba odejmout vrchní krycí panel (na obrázku).

!Palubní deska - elektroinstalace



Drží na takových plastových potvorách, pokud je zničíte, seženete stejné na stovce - je s nimi uchycen boční tapecírunk (ofuk zadního skla). Je dobré přitlačovat si shora na výdechy na okno, ať se vám nerozpadnou. Dávají se obtížně dohromady.

Nyní, když jste sundali vrchní kryt, odšroubujte shora přívod k rychloměru a tlakoměru. Pokud se chystáte předělat elektriku, vytrhejte rovnou i ty kontrolky - v opačném případě palubku snad radši ani nesundavejte, nebo si lepte štítky kam co patří :)
Předpokládám, že máte odpojeno, takže odšroubujte spodní boční obloukové plechové kryty přístrojovky. Jsou na křížovém samořezném šroubu umístěném zespoda zhruba v prostředku toho krytu.
Teď odšroubujte středový panel s knoflíky pro světla, stěrače, ventilátor a výstražná světla. Tím jste se zbavili části uchycení přístrojovky. Nyní povolte dvě matky dole a čtyři matky nahoře.

Tady se podívejte, kde palubka drží...

Palubní deska - elektroinstalace-palubka

Kdo chce, může si sundat volant - palubka se bude sundavat snadněji, ale jde to celkem dobře i s volantem.

Nezapomeňte ještě odpojit odvodové hadičky z ofuků a přívody vzuchu.

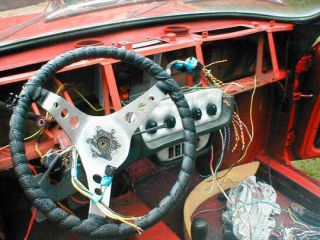

Nyní palubku sundejte a uvidíte zhruba toto:

!Palubní deska - elektroinstalace



Kdo si chce palubní desku udělat mnohem lépe, a sice předělat elektriku, aby její sundání byla pouze otázka jednoho konektoru, nechť pokračuje dál.

Zde vidíte schéma zapojení, podle kterého můžete palubku zapojit:

Palubní deska - elektroinstalace-138_schema

Abych to trochu dovysvětlil...

Hlavní přívody jsou tři :

1) + Klíček = napětí 12V z klíčku
2) + Světla = napětí 12V ze světel
3) GND = uzemnění

Doporučuji začít taháním drátu se zemí, s nímž obkroužíte všechny osvětlovací žárovky, několik kontrolek (všechny vyjma Fuel, Oil a Batt) a budíky RMP a TEMP.

Mezi malé a velké budíky musíte umístit spojovací konektor, protože tímto místem projde výztuha.

Projde jím šest vodičů : GND + SVĚTLA + KLÍČEK + FUEL1 + FUEL2 + TEMP1.

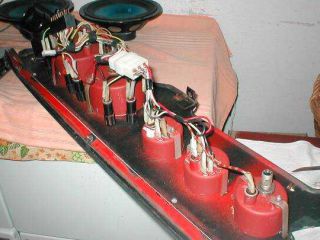

Kontektor uvidíte na druhém obrázku.

!Palubní deska - elektroinstalace

!Palubní deska - elektroinstalace



Na hlavním konektoru se vám sejde 15 vodičů :

Gnd + světla + klíček
Temp1+RMP1+Fuel1+Fuel2
8 kontrolek (2 blinkry, oil, brake, batt, fuel, 2 další)

Když už budete mít palubku rozebranou, vyměňte 2W žárovky osvětlení přístrojů za 4W, bude to lépe svítit. Také doporučuji provést polep budíků, případně celé palubky.

| |
