Přestavba mechanického tlakoměru 110R


Autor:
4450+8002 (32767)Daves (Administrátor)
     109318615
Vytvořeno: 24.01.2009 - Změněno: 25.01.2009
Potřebný materiál :
Mechanický tlakoměr oleje 110R
Elektrický tlakoměr oleje, např VDO
Elektrické čidlo oleje shodné s typem tlakoměru

Potřebné nářadí :
přímočará bruska
svářečka
běžné nářadí

Úskalí práce :
Rozebrání budíků
Sundání ručičky
Titěrná práce

Náročnost :
menší, pár hodin

Příběh :

Ve Škodě 110R je ve standardní výbavě tlakoměr oleje.

Ten je mechanický. Pracuje buď na principu šneka, který se tlakem rozpíná nebo je uvnitř membrána.

Olej se přivádí trubičkou od motoru, vede pod autem až dopředu pod palubní desku.

Trubka mi praskla a nechtěl jsem se zabývat opravou. Vlastně jsem vůbec nechtěl vést olej z motoru pod celým autem.

Na druhou stranu jsem chtěl zachovat dobový vzhled. Možnost byla tedy jen jedna. Vyměnit mechanická střeba za elektrická.

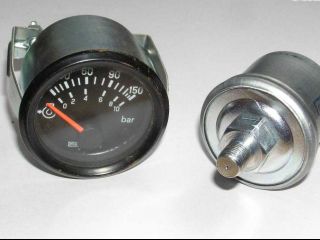

Potřeboval jsem elektronický tlakoměr se stejným rozsahem a k němu příslušné čidlo. Zvolil jsem značku VDO.

Pozor na to, že některé budíky mají plastový obal, což by nám bylo k ničemu.

!Přestavba mechanického tlakoměru 110R

!Přestavba mechanického tlakoměru 110R

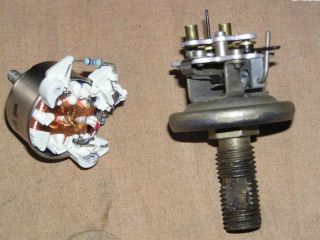

Oba budíky rozebereme. Vlevo jsou elektronická střeva VDO, vpravo originální mechanická.

!Přestavba mechanického tlakoměru 110R



Na elektronický vnitřek připevníme původní stupnici a ručičku.

Pokud má osička menší průměr, lze uložení v ručičce mírně zmačknout.

Nový vnitřek vložte do budíku do správné polohy a podle toho pak přidělejte zadní část s konektory.

!Přestavba mechanického tlakoměru 110R

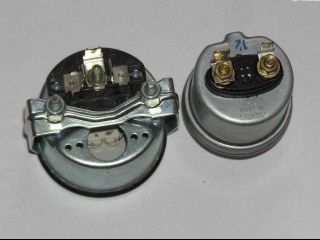

Obal budíku je rozřízlý a část s konektorem je použita z budíku VDO.

!Přestavba mechanického tlakoměru 110R

!Přestavba mechanického tlakoměru 110R

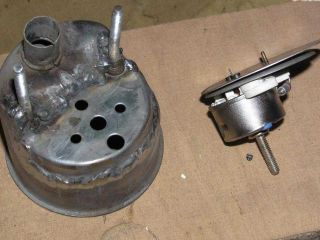

Uchycení vnitřku by se dalo asi řešit i elegantněji, ale chtěl jsem zachovat objímku žárovky i uchycení do plaubní desky.

!Přestavba mechanického tlakoměru 110R

!Přestavba mechanického tlakoměru 110R

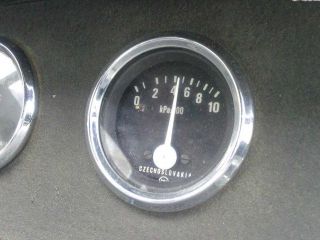

Budík je hotov, doufám že vám bude k plné spokojenosti sloužit.

!Přestavba mechanického tlakoměru 110R





Závěrem ještě několik bodů, s kterými se budete pravděpodobně potýkat:
  • Podklad budíku dejte tak, aby hodnota 0 byla na novém i původním ve stejném místě
  • Obroučku sundavejte na nějaké měkké podložce, například na starém hadru. Nepoškrábete si ji.
  • Obroučku sundavejte postupným ohýbáním po kouskách stále dokola. Obroučka musí jít sundat volně.
  • Z původního budíku jsem vyndal lemující gumu. Zbytečně bránila průchodu světla při podsvícení
  • Starý plášť budíku zevnitř vystříkejte bílou nebo stříbrnou barvou. Zlepší se tak intenzita podsvětlení.

| |
